Projeto Arduíno #2

Projeto Arduíno #2: Alarme com laser e LDR

Link >>> Curso online de Arduíno!
Link >>> Melhore seus conhecimentos em arduíno!

      Querendo dar um up na sua segurança residencial? Então você está no lugar certo, pois, neste Projeto lhes ensinarei como fazer um alarme utilizando-se de um laser, sensor LDR e outras peças básicas para a montagem, segue a lista de materiais:

Placa Arduíno

Buzzer ou Speaker

Laser 5V

Sensor LDR

Resistores 150 Ohms

Jumpers

Protoboard

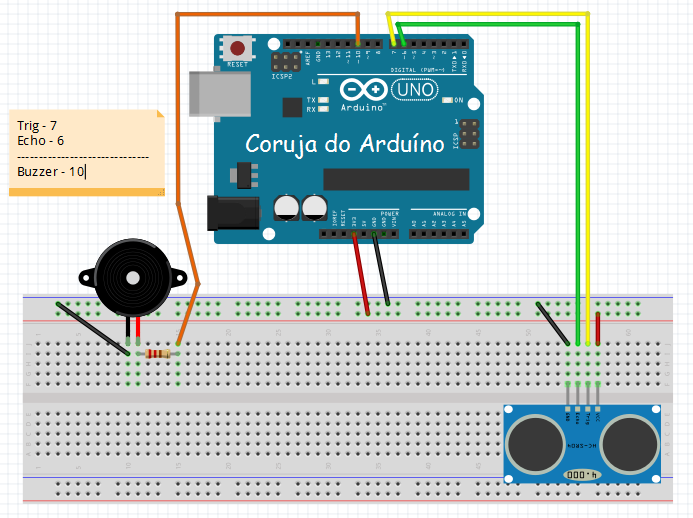

Tendo os materiais em mãos basta fazer a montagem do circuito, segue o diagrama do circuito:

Depois de concluir a montagem basta aplicar o código, segue o código do sistema:

//Coruja do Arduíno////////////////////////////////

// http://corujadoarduino.blogspot.com/

int sensor = 0;      //Pino analógico em que o sensor está conectado.

int valorSensor = 0; //Usada para ler o valor do sensor em tempo real.

const int buzzer = 10;

//Função setup, executado uma vez ao ligar o Arduino.

void setup(){

  //Ativando o serial monitor que exibirá os valores lidos no sensor.

  Serial.begin(9600);



  //Definindo pinos digitais dos leds como de saída.

  pinMode(buzzer,OUTPUT);



}

//Função loop, executado enquanto o Arduino estiver ligado.

void loop(){



  //Lendo o valor do sensor.

  int valorSensor = analogRead(sensor);



  //Valores da luminosidade podem ser alterados conforme necessidade.

  //Luminosidade baixa.

  if (valorSensor < 500) {

    tone(buzzer, 1000);

    delay(500);

    noTone(buzzer);

    delay(500);

  }

  else{

    noTone(buzzer);



  }



  Serial.println(valorSensor);



  delay(1000);

}

Com o sistema pronto; ache um local em que o laser aponte para o centro do sensor LDR, sempre que alguém passar na frente o buzzer irá apitar!
